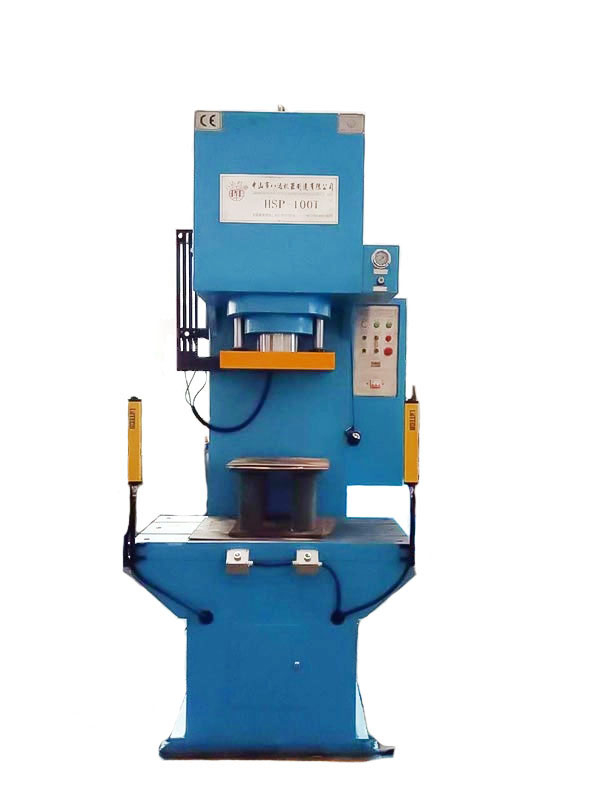

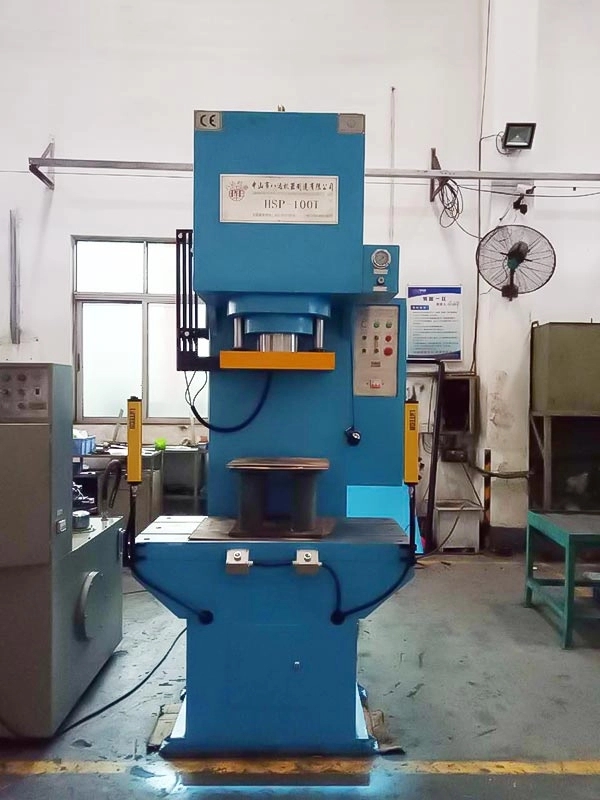

HSP-100
八達
產品描述
HSP系列油壓沖床
產品說明
HSP系列產品適用于金屬薄板的壓延、壓印,、成型,、軸承壓裝及塑性板材的淺拉伸等工藝。
本系列產品具有體積小,、功率大,、速度快、精度高,、操作方便等特點,，是鐘表、首飾及五金行業的理想設備,。
還可根據用戶要求增設下退料,，自動送料裝置（機械手）。
| HSP系列油壓沖床參數 HSP Series Hydraulic Punch Press Technical Parameters | |||||||
| 項目 Item | 單位 Units | 規格 Specification | |||||
| HSP-10 | HSP-20 | HSP-50 | HSP-80 | HSP-100 | |||
| 公稱壓力 Nominal Force | Tonf | 10 | 20 | 50 | 80 | 100 | |
| 工作滑塊最大行程 Slider Stroke | mm | 125 | 125 | 125 | 150 | 150 | |
| 工作臺距地面高度 Worktable Height from Ground | mm | 650 | 650 | 700 | 700 | 700 | |
| 工作區開口高度 Opening Height | mm | 280 | 280 | 320 | 400 | 400 | |
| 工作滑塊速度 Slider Speed | 快進 Fast Downward | mm/s | 100 | 150 | 120 | 120 | 120 |
| 工進 Pressing | mm/s | 40 | 20 | 10 | 6 | 5 | |
| 回程 Return | mm/s | 100 | 120 | 90 | 100 | 100 | |
| 工作臺面有效尺寸 Worktable Size | 左右 L.R | mm | 400 | 450 | 520 | 600 | 600 |
| 前后 F.B | mm | 350 | 400 | 430 | 450 | 450 | |
| 液壓系統壓力 System Pressure | Mpa | 12 | 16 | 21 | 21 | 21 | |
| 電機功率 Motor Power | KW | 3 | 3 | 5.5 | 5.5 | 5.5 | |
| 機器外形尺寸 Overall Dimension | 左右 L.R | mm | 650 | 710 | 750 | 850 | 900 |
| 前后 F.B | mm | 800 | 950 | 1020 | 1020 | 1100 | |
| 高度 Height | mm | 1800 | 1950 | 2030 | 2100 | 2200 | |
| 機器重量 Weight | Kg | 1300 | 1600 | 2700 | 4000 | 5000 | |
