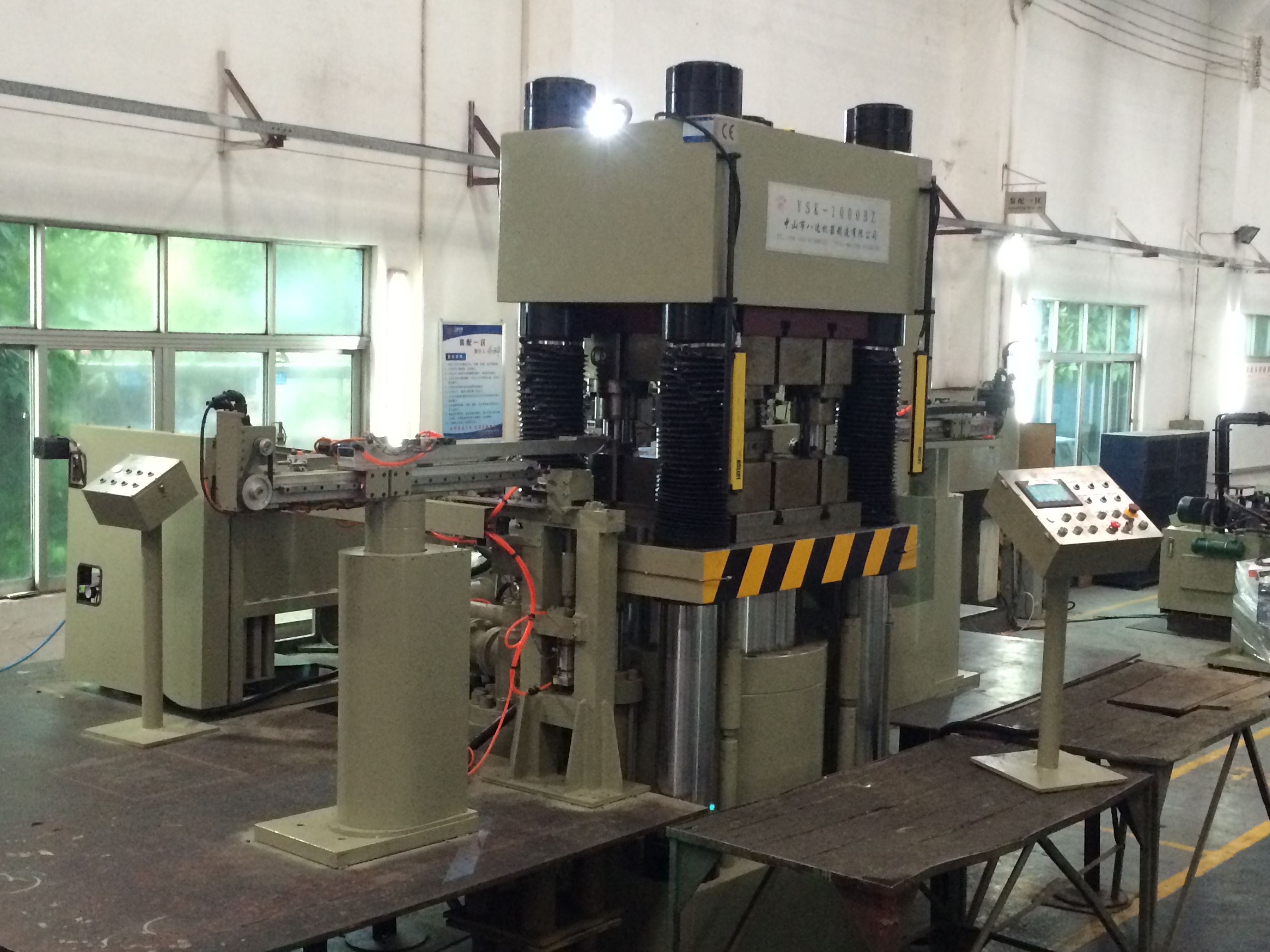

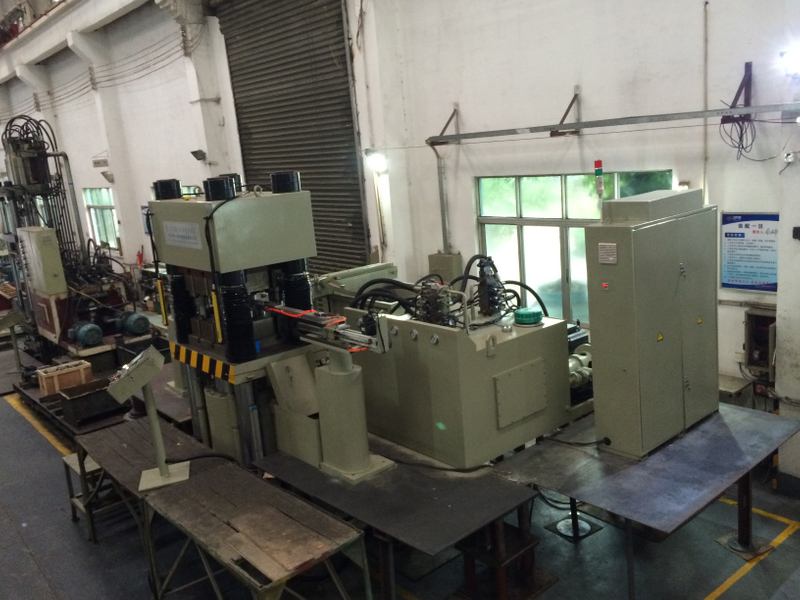

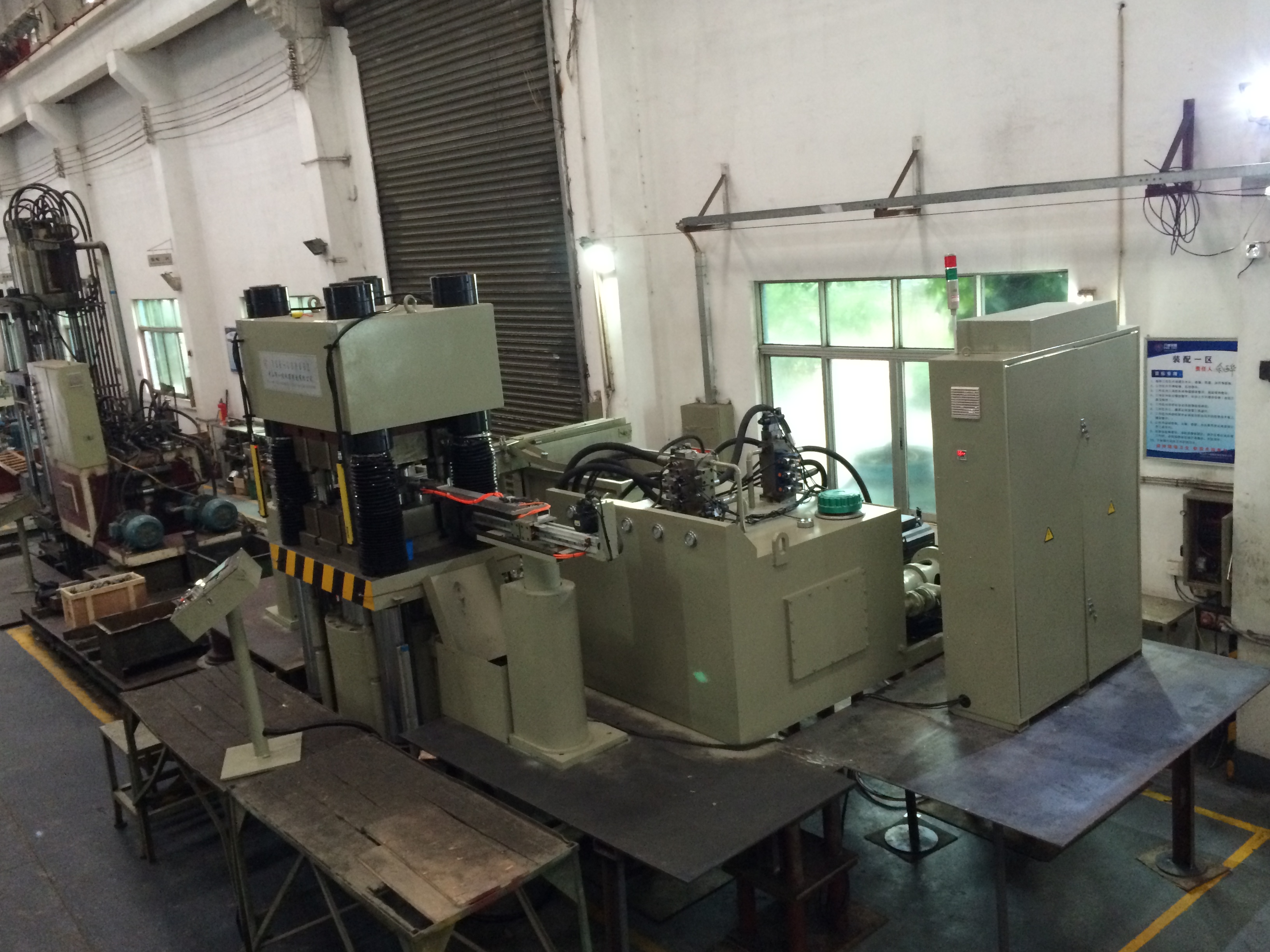

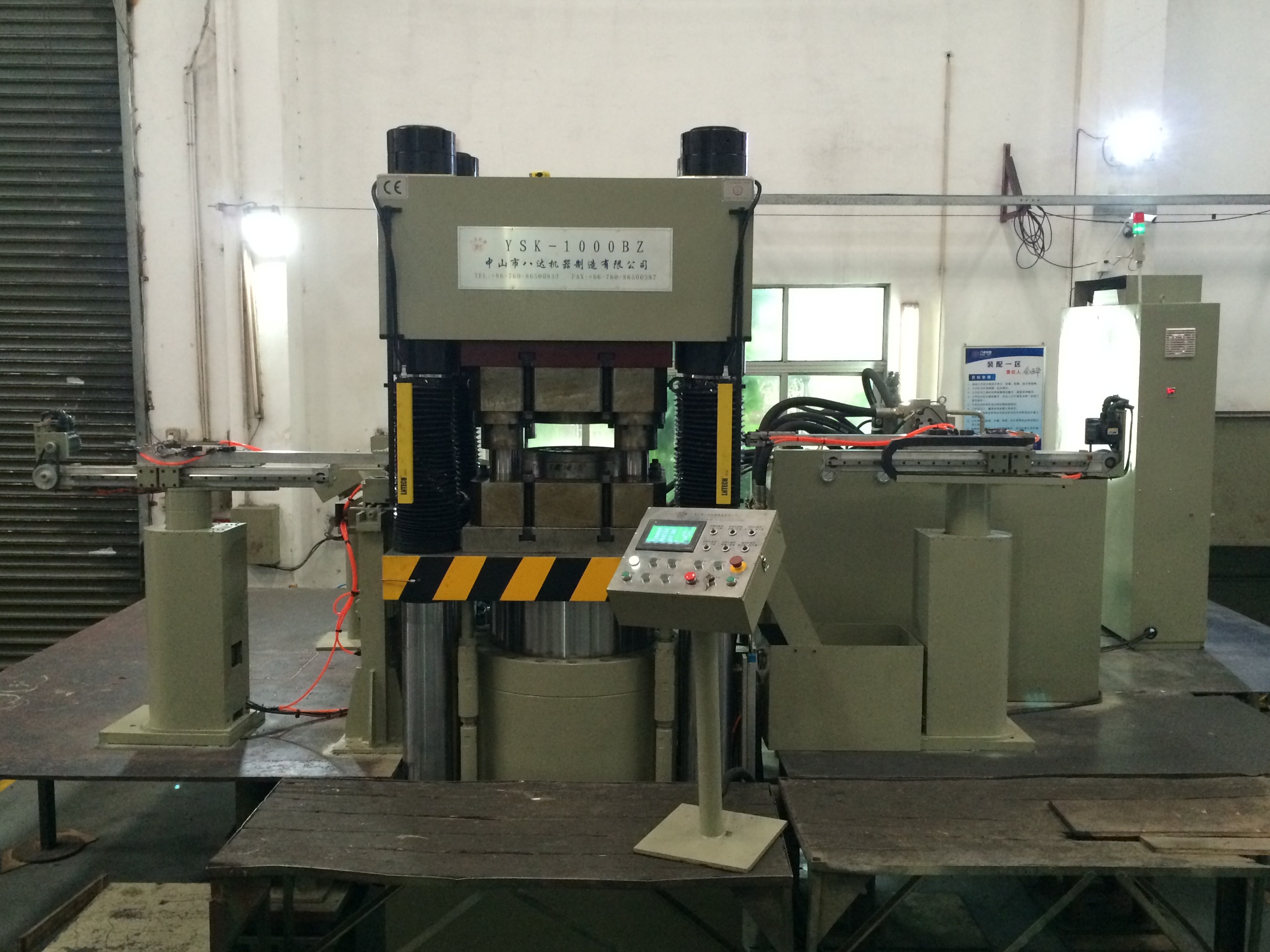

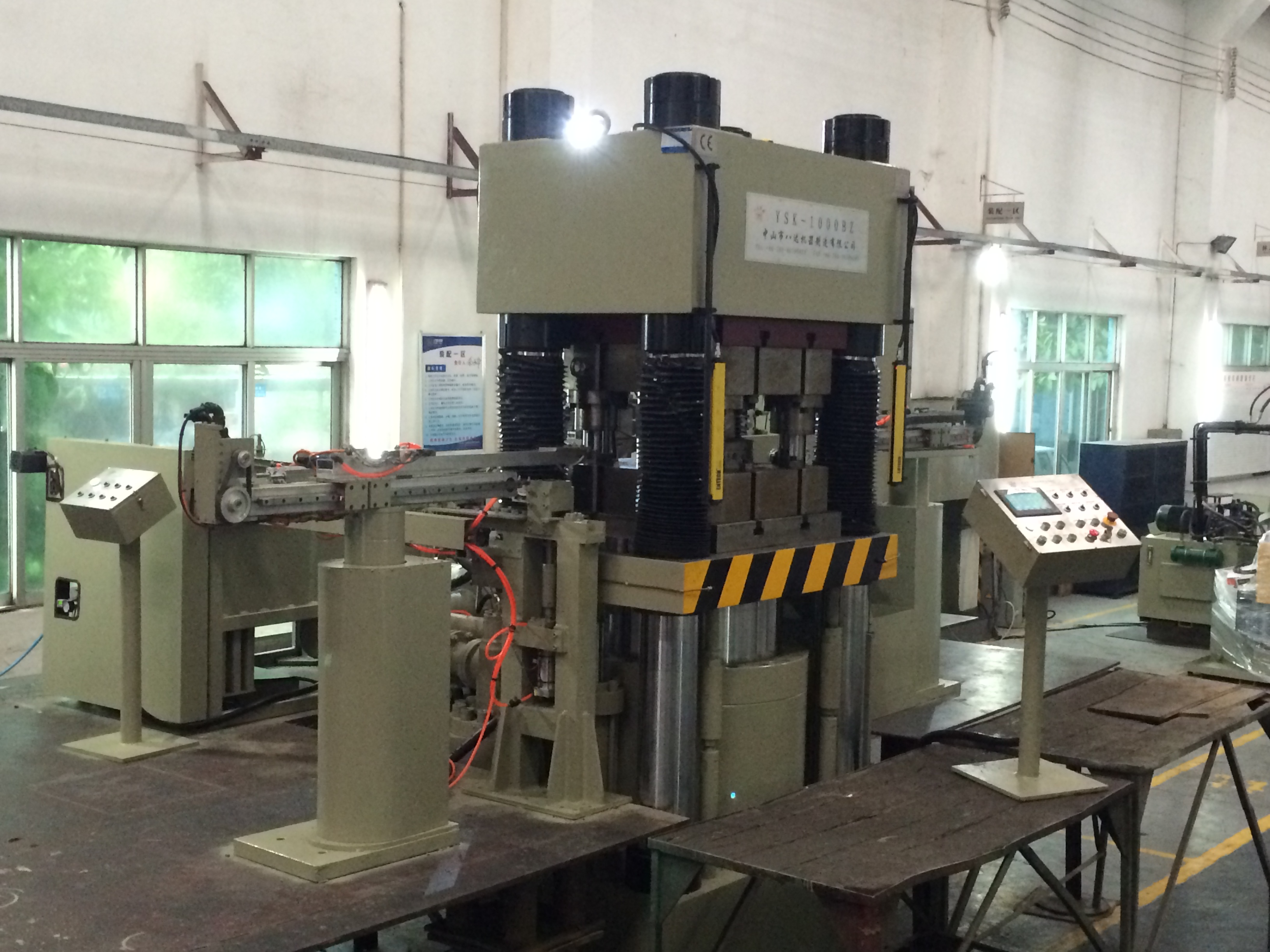

YSK-1000BZ 齒輪精密冷擠全自動生產線
萬達
產品描述
YSK-1000BZ 齒輪精密冷擠全自動生產線壓制產品圖：YSK-1000BZ gear precision cold extrusion automatic production line pressing product picture
本線含以下設備 Contain Devices as below
序號 No | 名稱 Item | 數量 Qty |
1 | YSK-1000BZ 伺服數控精密四柱油壓機Servo CNC Four Column Hydraulic Press | 1臺 |
2 | PT智能二軸機械手 2 Axles Robot Arm | 2臺 |
3 | 胚料,、翻轉、提升機構 Raw Material Rotary and Lifting Device | 1套 |
4 | 送,、排料機構 Feeding and Discharge Device | 1套 |
5 | 胚料,、校正、待取機構 Material Trimming and Taking Device | 1套 |
主要技術參數 Main Technical Specification
序號 No | 參數 Specification | 單位 Unit | YSK-1000BZ | ||
1 | 公稱力 Nominal Force | 主缸 Main Cylinder | KN | 10000 | |
下退料缸Upper and Lower Ejector | KN | 500 | |||
2 | 行程 Max Stroke | 主缸 Main Cylinder | mm | 350 | |
下退料缸 Upper and Lower Ejector | mm | 50 | |||
3 | 開口高度 Max Daylight Opening | mm | 1000 | ||
4 | 主缸速度 Main Cylinder Speed | 快速上行 Fast Upward | mm/s | 150 | |
慢速壓制 Slow Pressing | mm/s | 7.5-12.5 | |||
回程 Returning | mm/s | 150 | |||
5 | 工作臺有效尺寸 Worktable Size | 左右（柱內）Left-right (inside post) | mm | 900 | |
前后（邊沿）Front-back(rim) | mm | 960 | |||
6 | 墊板尺寸 Bolster Size | 左右 Left-right | mm | 800 | |
前后 Front-back | mm | 800 | |||
7 | 油泵電機功率 Pump Servo Motor Power of | KW | 22+22+22 | ||
8 | 裝卸料機平移伺服電機功率 Translation Servo Motor Power | KW | 0.75+0.75 | ||
9 | 裝卸料機平移行程 Feeding Max. Translation Stroke | mm | 800 | ||
10 | 平移速度 Translation Speed | 移入 Translation in (Adjustable) | mm/s | 600（可調） | |
移出 Translation out (Adjustable) | mm/s | 600（可調） | |||
11 | 裝卸料機舉升伺服電機功率 Lifting Servo Motor Power | KW | 0.75+0.75 | ||
12 | 裝卸料機舉升行程 Feeding Max. Lifting Stroke | mm | 200 | ||
13 | 頂升速度 Lifting Speed | 上升 Lifting (Adjustable) | mm/s | 450（可調） | |
下降 Decline (Adjustable) | mm/s | 450（可調） | |||
14 | 原料直徑 Diameter of the Product | mm | ￠30-￠50 以實際試驗為準 | ||
