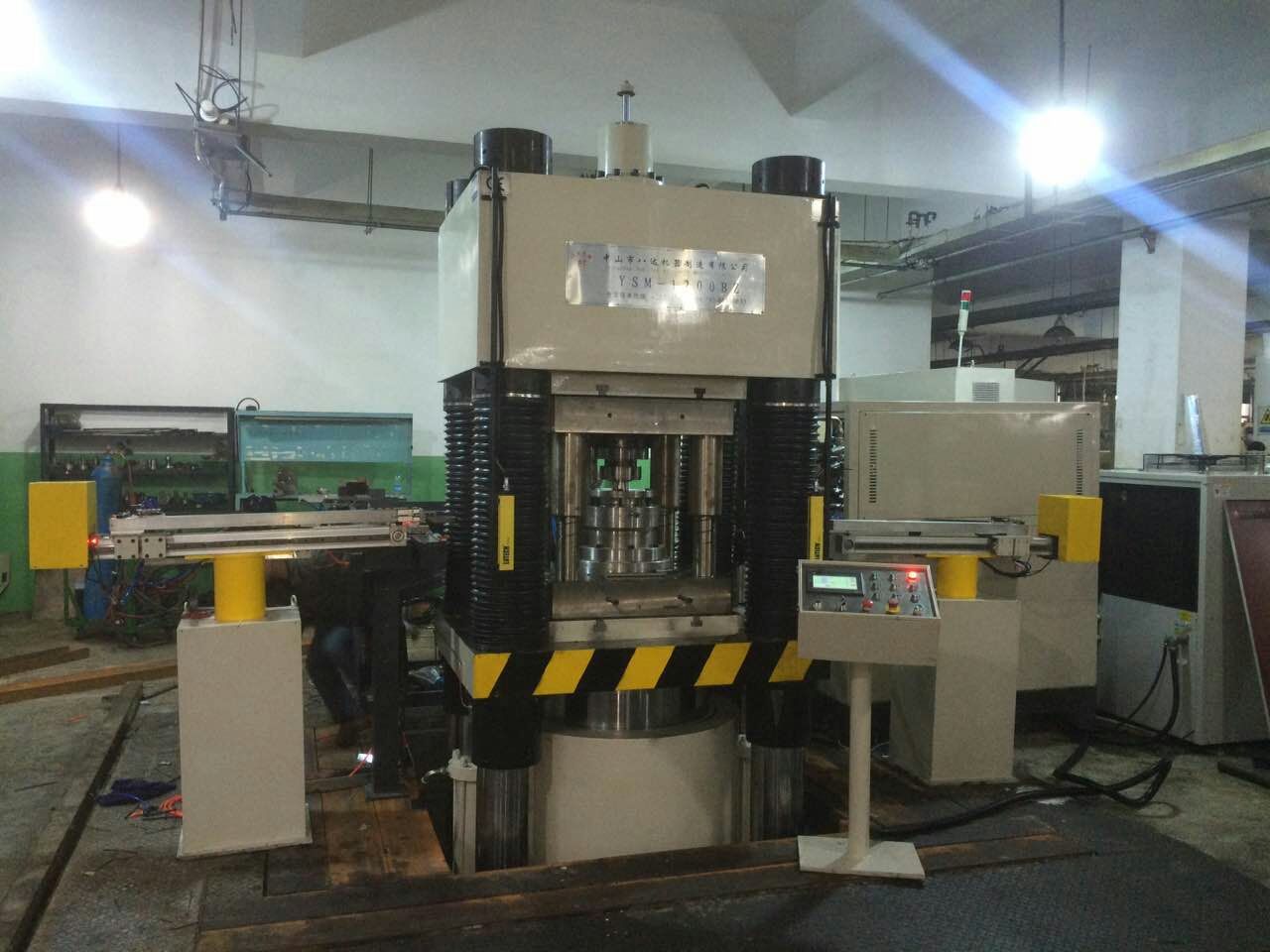

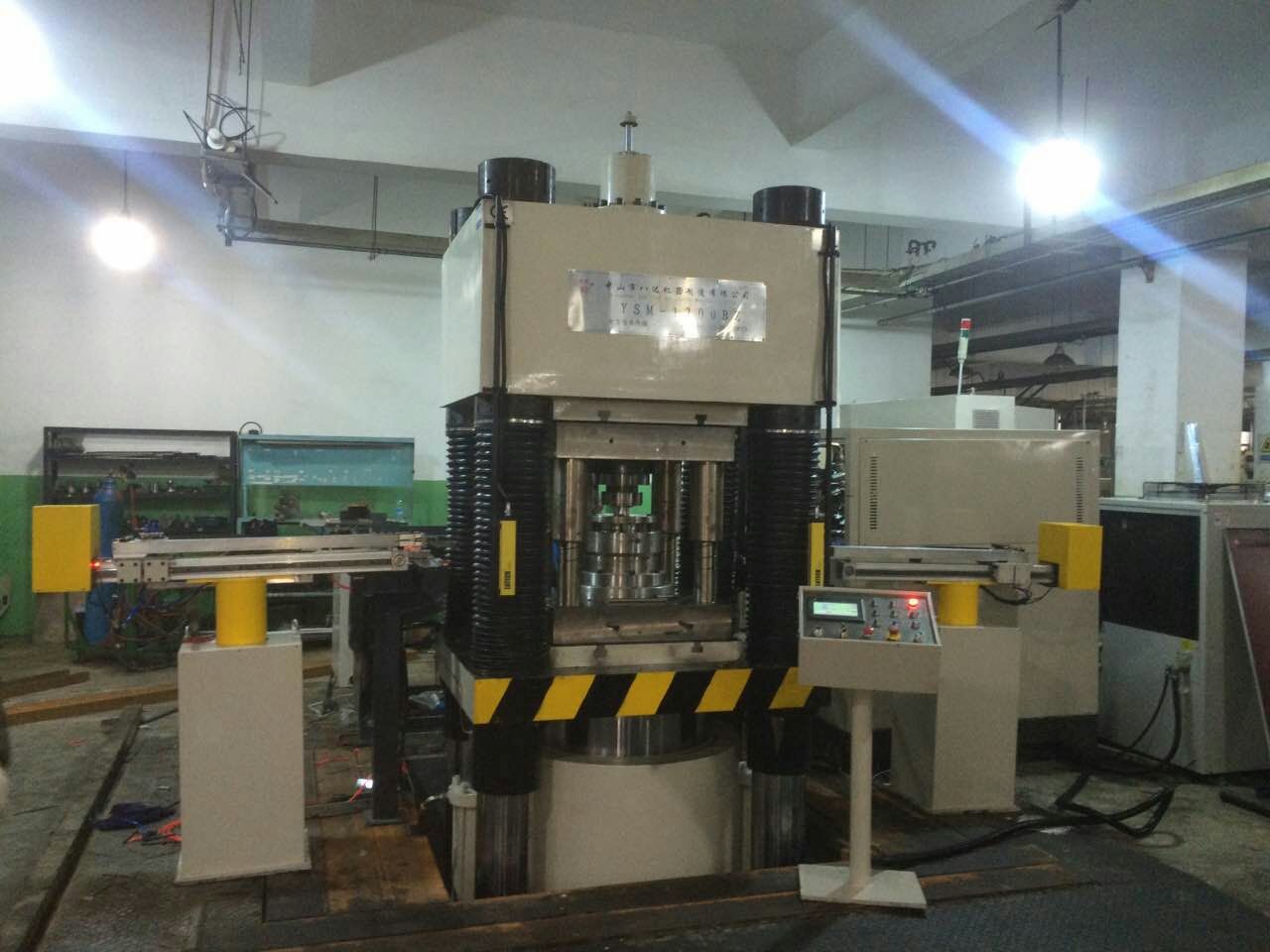

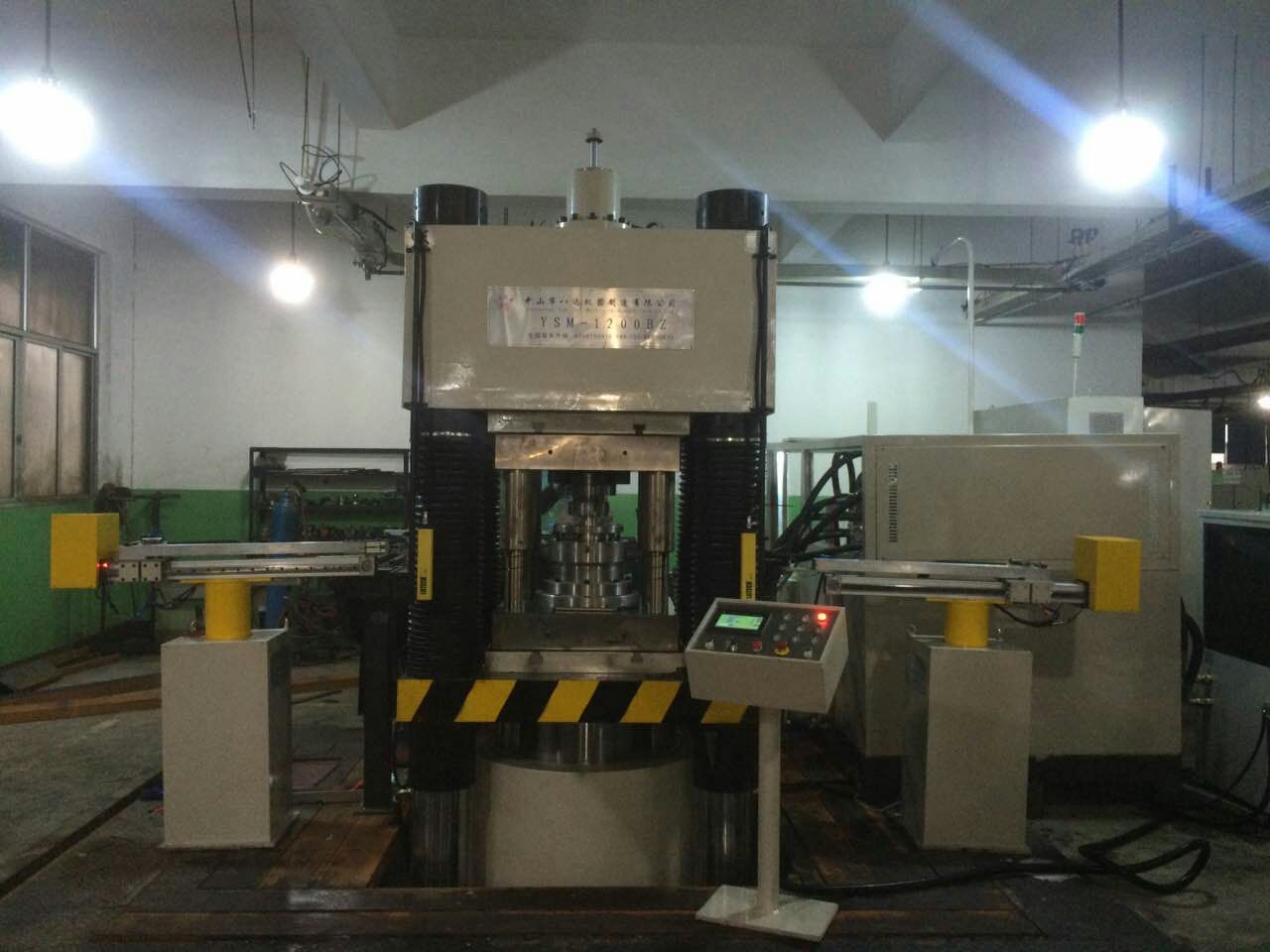

YSM-1200BZ驅動盤全自動生產線
萬達
產品詳情
YSM-1200BZ驅動盤全自動生產線壓制產品圖：
本線含以下設備 Contain Devices as below
序號No | 名稱 Item | 數量 Qty |
1 | YSM-1200BZ伺服數控精密四柱油壓機 Servo CNC Four Column Hydraulic Press | 1臺 |
2 | PT智能二軸機械手 2 Axles Robot Arm | 2臺 |
3 | 胚料翻轉,、提升機構 Raw Material Rotary and Lifting Device | 1套 |
4 | 送,、排料機構 Feeding and Discharge Device | 1套 |
5 | 胚料校正、待取機構 Material Trimming and Taking Device | 1套 |
主要技術參數 Main Technical Specification
序號 No | 參數 Specification | 單位 Unit | YSM-1200BZ | |
1 | 公稱力 Nominal Force | 主缸 Main Cylinder | KN | 12000 |
上下退料缸Upper and Lower Ejector (Adjustable) | KN | 500（可調） | ||
2 | 行程 Max Stroke | 主缸 Main Cylinder (Adjustable) | mm | 350（可調） |
上下退料缸 Upper and Lower Ejector | mm | 50 | ||
3 | 開口高度 Max Daylight Opening (Adjustable) | mm | 1000-1200（可調） | |
4 | 主缸速度 Main Cylinder Speed (Adjustable) | 快速上行 Fast Upward | mm/s | 245（可調） |
慢速壓制 Slow Pressing | mm/s | 0-10（可調） | ||
回程 Returning | mm/s | 250（可調） | ||
5 | 工作臺有效尺寸 Worktable Size | 左右（柱內）Left-right (inside post) | mm | 900 |
前后（邊沿）Front-back(rim) | mm | 1120 | ||
6 | 墊板尺寸 Bolster Size | 左右 Left-right | mm | 800 |
前后 Front-back | mm | 800 | ||
7 | 油泵伺服電機功率 Pump Servo Motor Power | KW | 22+22+22 | |
8 | 裝卸料機平移伺服電機功率 Feeding Servo Motor Power | KW | 0.75+0.75 | |
9 | 裝卸料機平移行程 Feeding Max. Translation Stroke | mm | 800 | |
10 | 平移速度 Translation Speed | 移入 Translation in (Adjustable) | mm/s | 600（可調） |
移出 Translation out (Adjustable) | mm/s | 600（可調） | ||
11 | 裝卸料機舉升伺服電機功率 Lifting Servo Motor Power | KW | 0.75+0.75 | |
12 | 裝卸料機舉升行程 Feeding Max. Lifting Stroke | mm | 200 | |
13 | 頂升速度 Lifting Speed | 上升 Lifting (Adjustable) | mm/s | 650（可調） |
下降 Decline (Adjustable) | mm/s | 450（可調） | ||
14 | 原料直徑 Diameter of the Product | mm | ￠30-￠50 | |
